產品介紹

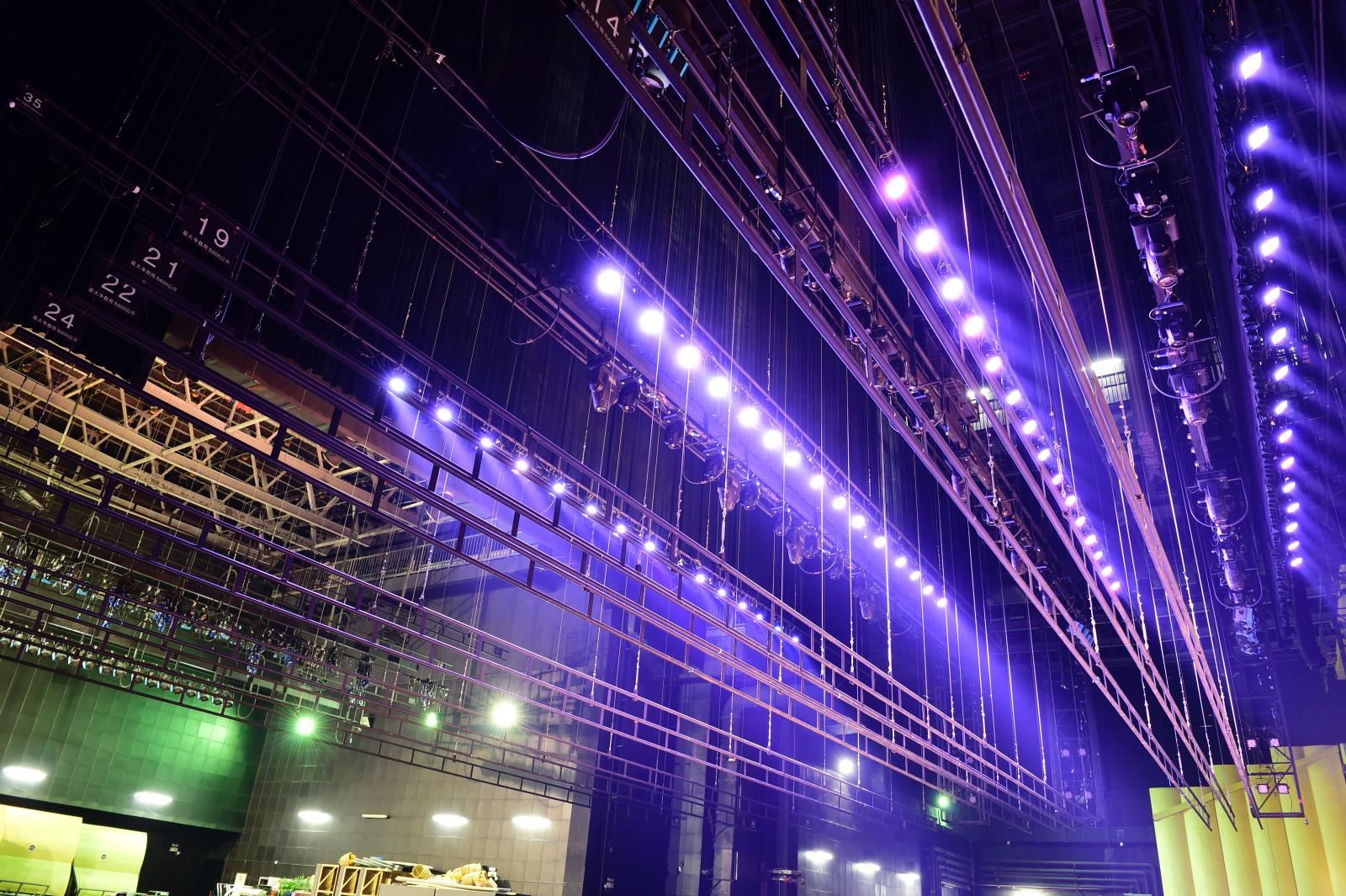

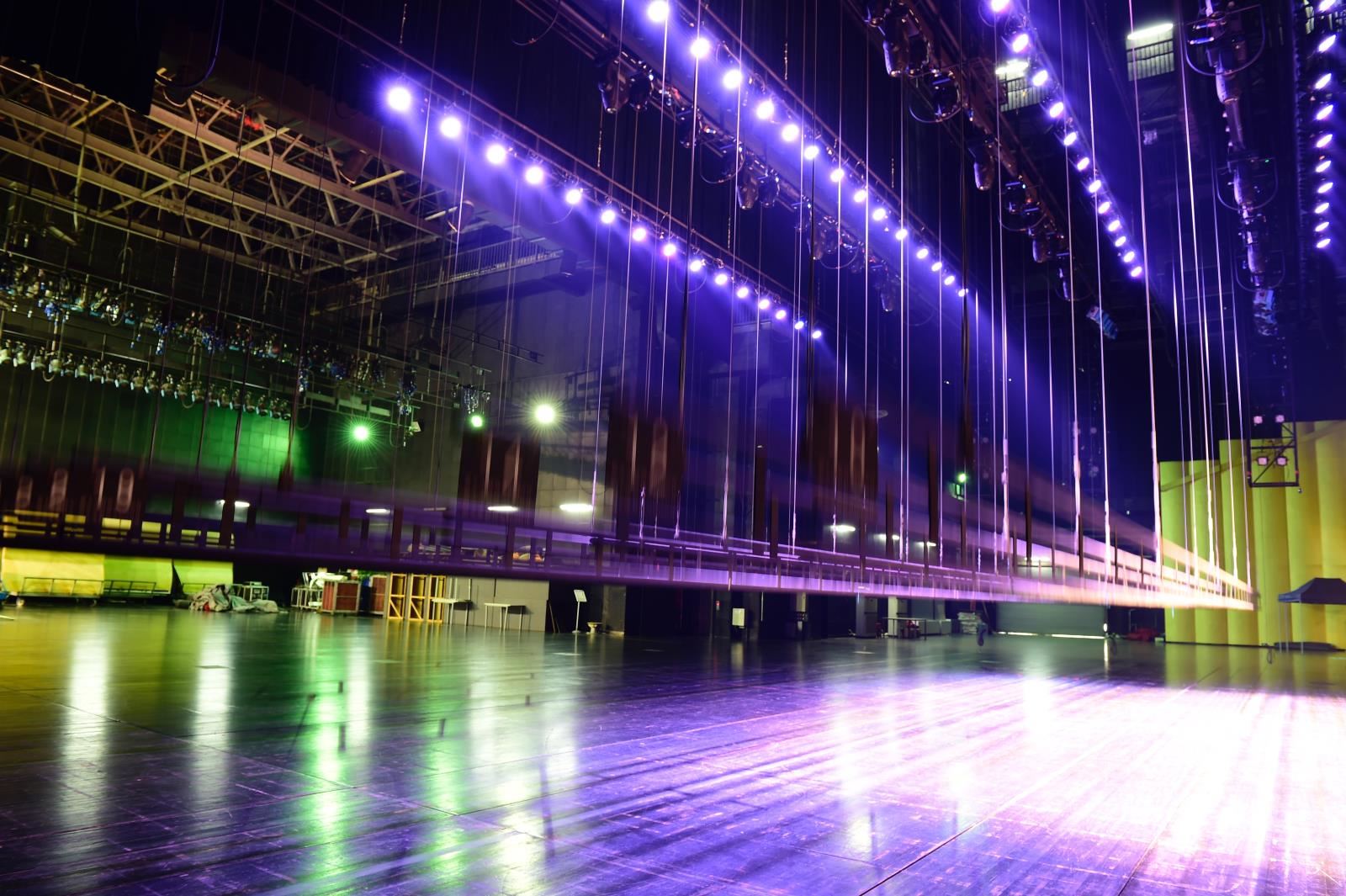

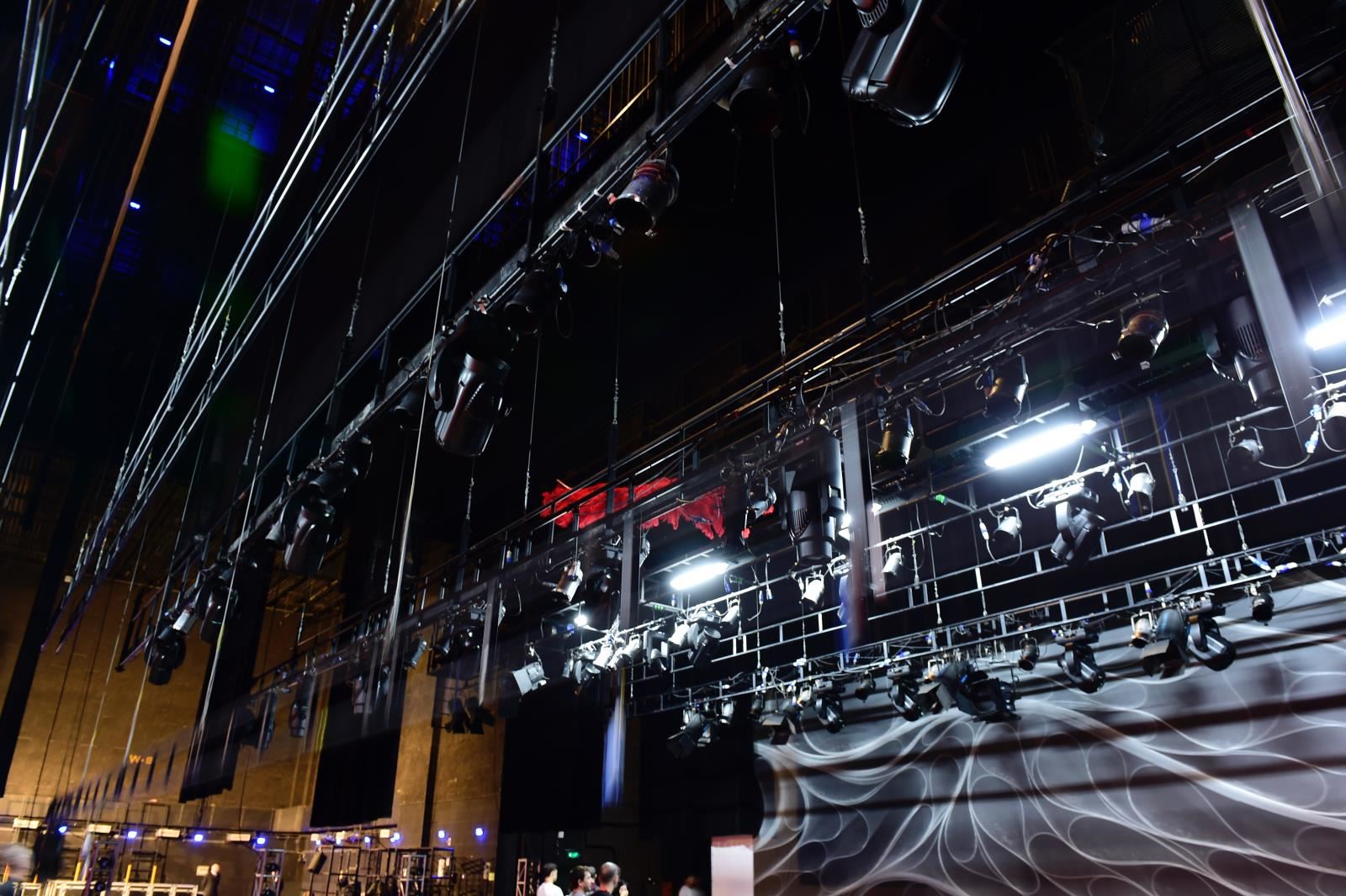

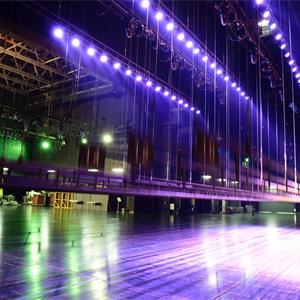

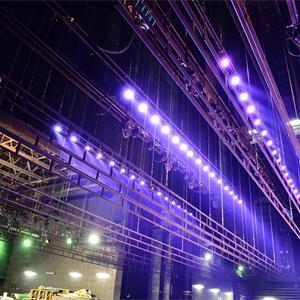

燈光吊桿位于主舞臺上方，平行于舞臺橫軸。少數劇院有側燈光吊桿，垂直于舞臺橫軸。

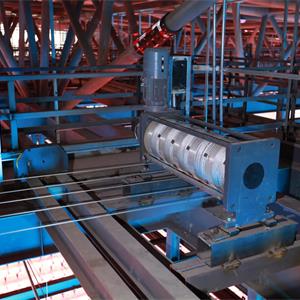

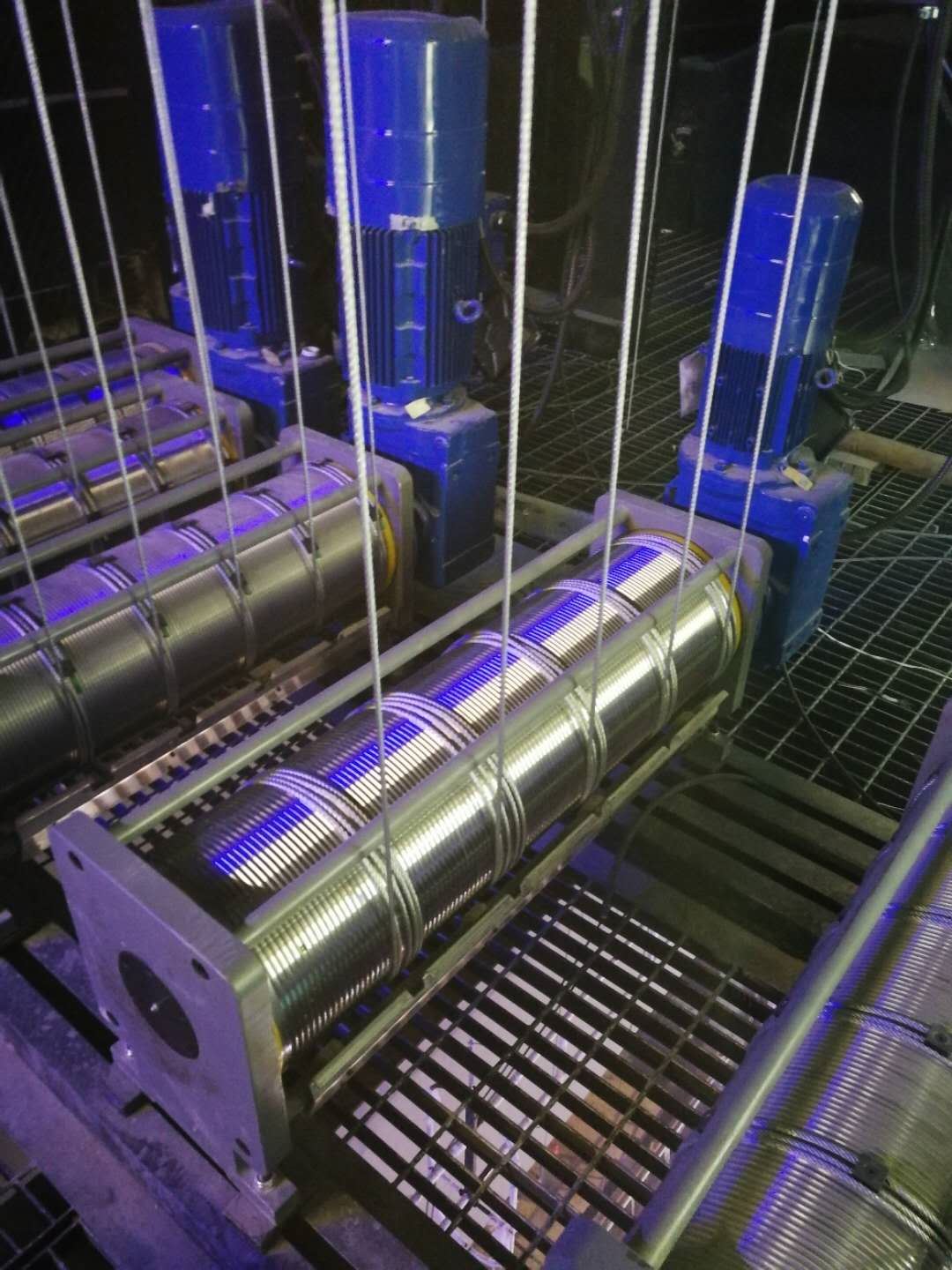

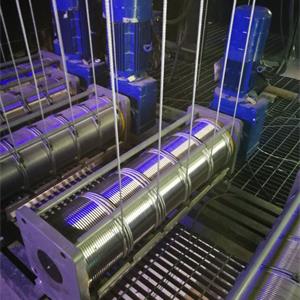

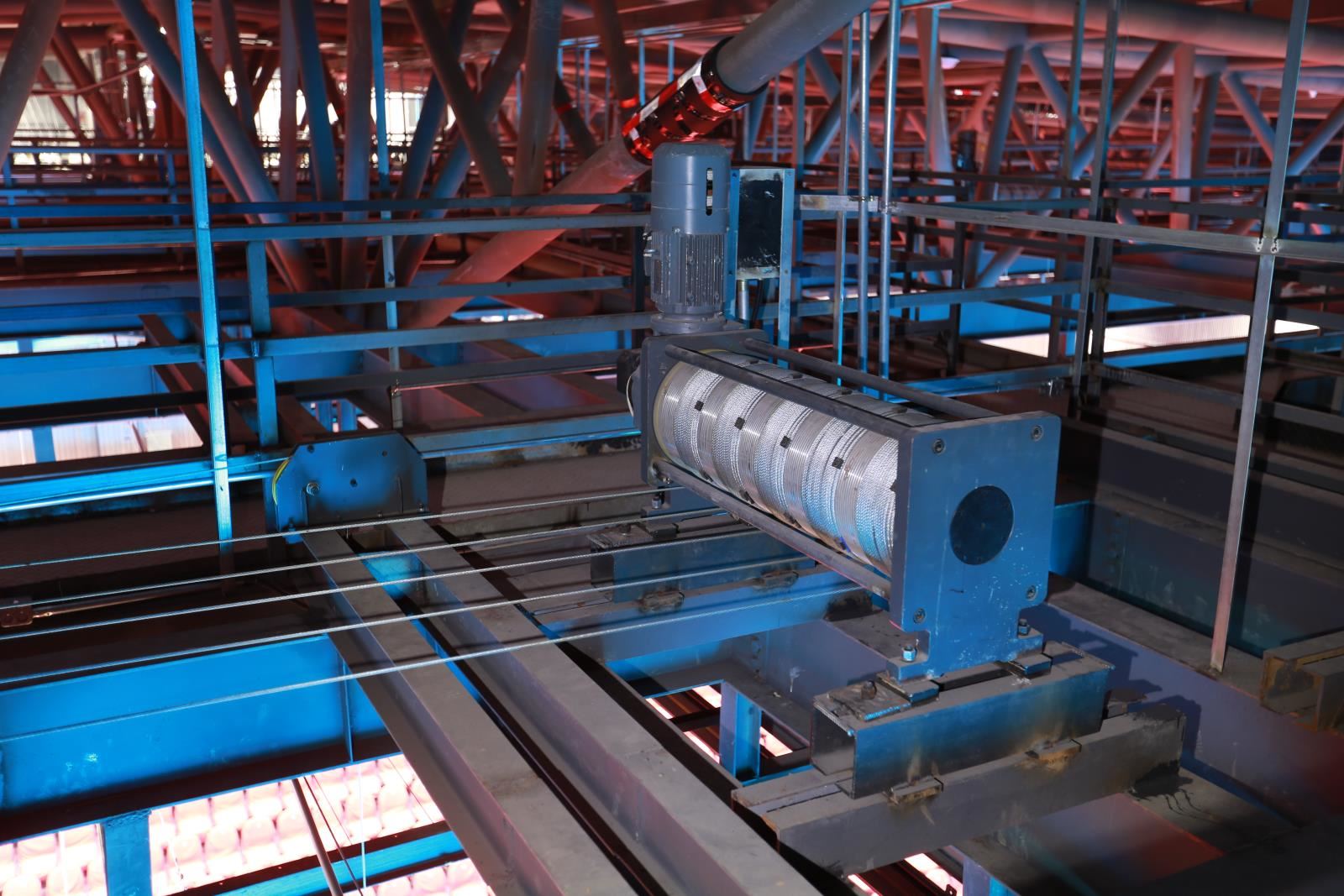

燈光吊桿的卷揚機是一個緊湊的單元，各個必要部件都合理的布置在卷揚機架中，整體結構穩固。

鋼絲繩路徑：鋼絲繩從卷筒引出到滑輪組的轉向滑輪，由此引向燈架（桿體）。鋼絲繩通過其他燈架中的轉向滑輪再次轉向，經過柵頂下方，在此固定在鋼結構上。含必要的轉向滑輪。

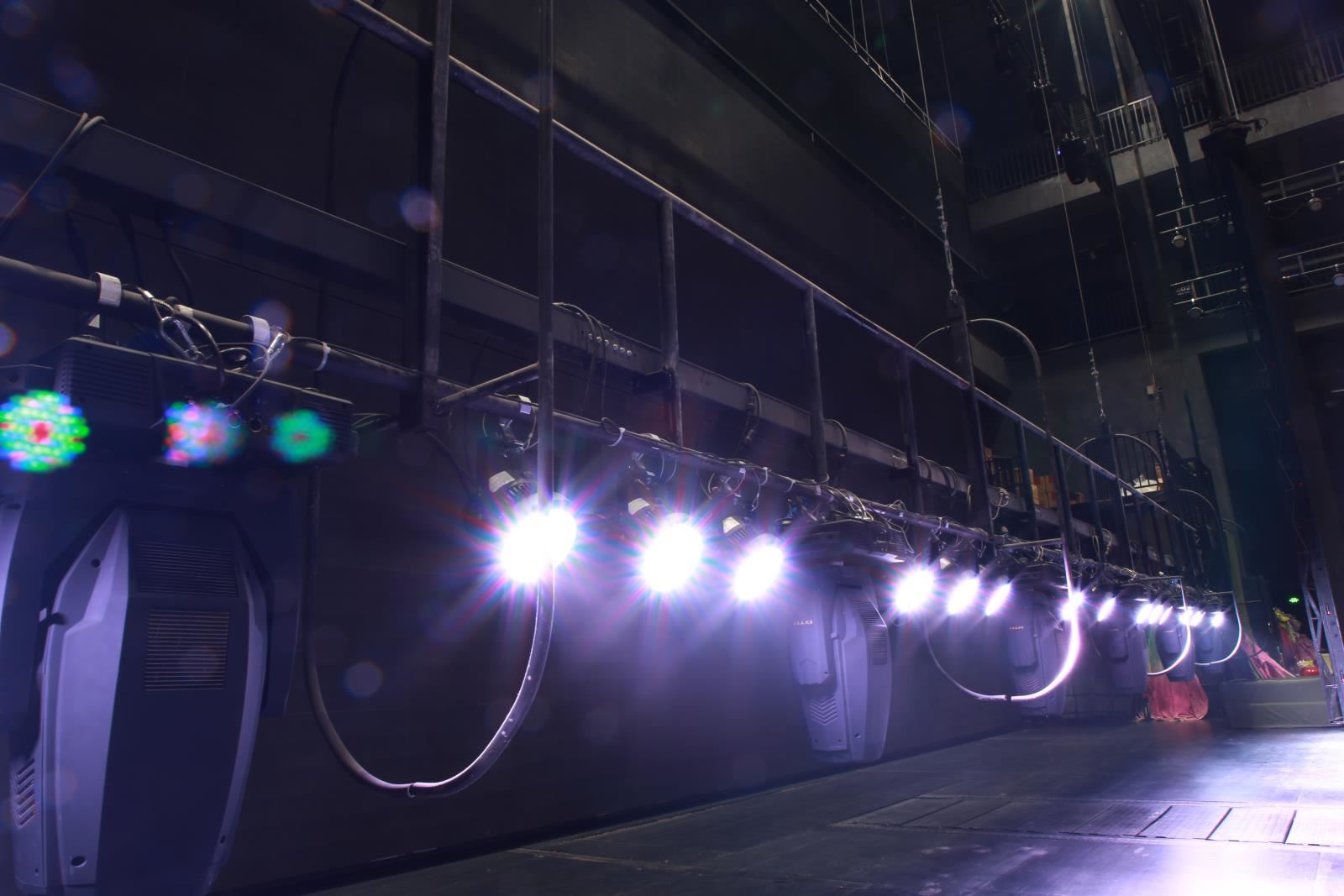

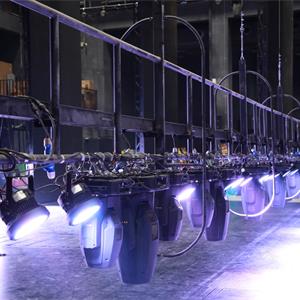

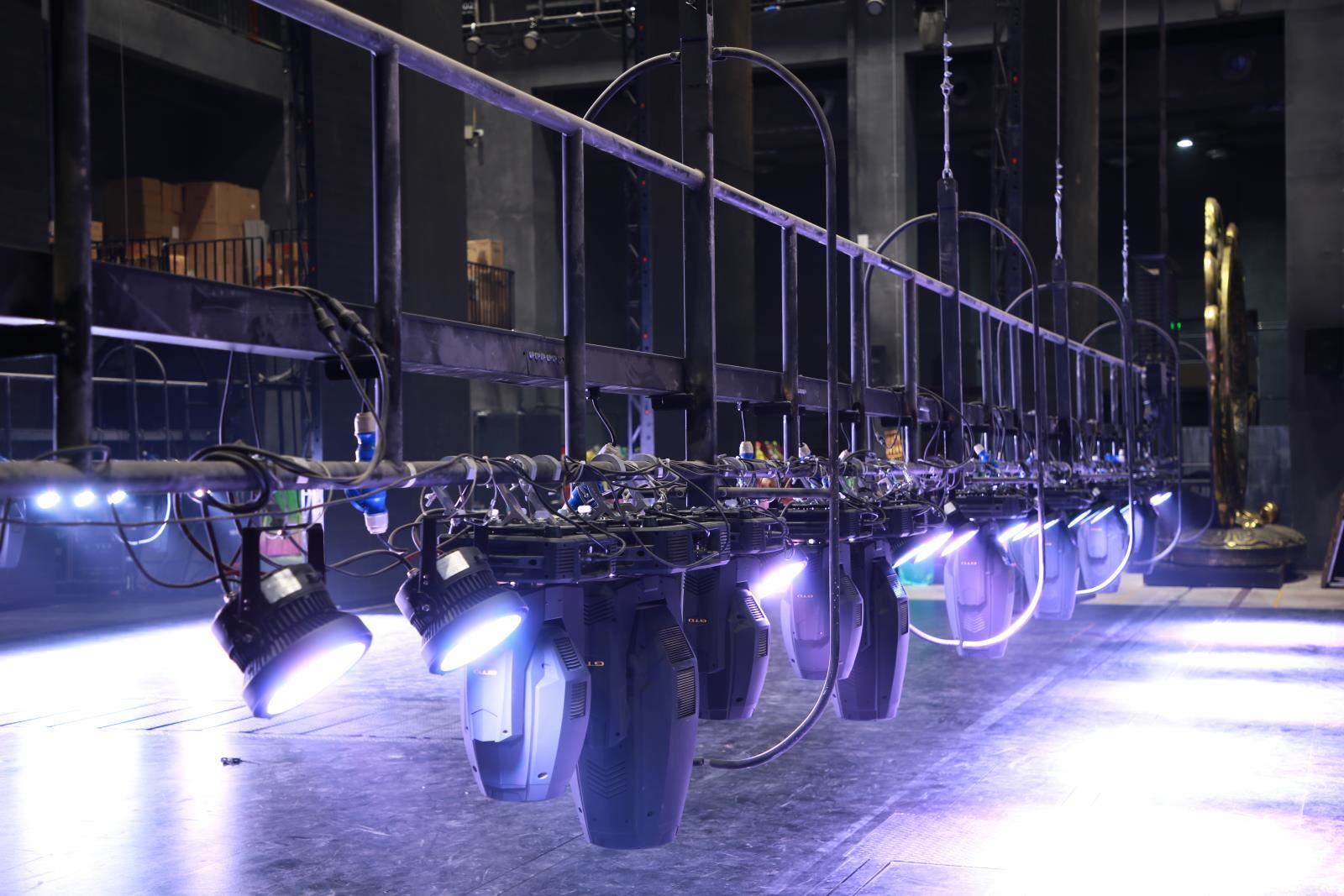

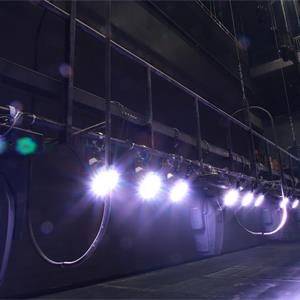

燈架（桿體）包含若干個U型燈具保護裝置，與其他鋼管連接作為舞臺燈光設備支撐結構，它們位于燈光吊桿吊點下方。

燈光吊桿的主要構成：

驅動裝置 、齒輪傳動裝置 、雙制動器 、卷筒、設備框架、輔助操作手輪、所有鋼絲繩滑輪包括相關支撐結構、滑輪組包括支撐結構、鋼絲繩、燈架包括鋼絲繩固定裝置和收線筐、接線箱、電纜、限位開關、行程檢測系統、帶有過載保護的載荷測量系統、松繩檢測系統、設備的標記和編號。

技術參數/規格表
