7月16日，由中華人民共和國文化和旅游部主辦，文化和旅游部藝術司、中國戲曲學院聯合承辦的國家級藝術人才培養重點項目——戲曲藝術人才培養”千人計劃”高級研修班第三期正式開班。

北京北特圣迪科技發展有限公司總經理溫慶林作為授課專家登臺授課，以《舞臺機械設備與技術在演出中的應用》為題從傳統劇場（”品字形”舞臺及多功能劇場）和秀場兩個角度向研修班學員詳細介紹了舞臺機械在演藝行業中的發展及現狀。授課結束后，溫慶林總經理還與學員進行了深入地現場互動交流。

舞臺機械在劇院中的應用

舞臺機械是通過機械工程技術實現其移動并參與表演的舞臺設備的統稱。其在劇院中的應用具有尺寸標準化，設備模塊化，功能多樣化，配置規范化的特點。

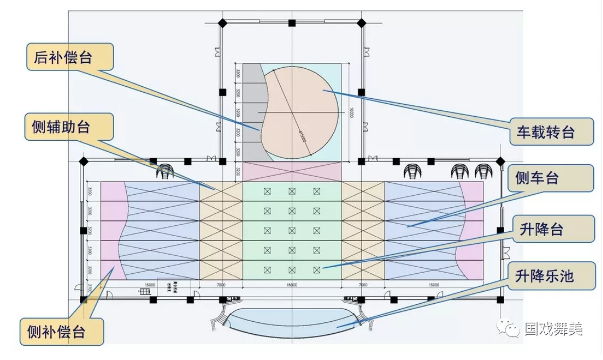

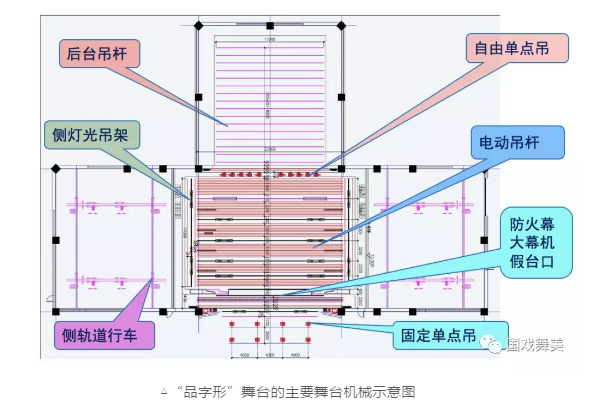

”品字形”舞臺來源于德國對意大利鏡框式舞臺的機械化改進，是占據主導性地位的歌劇院舞臺結構模式，其結構科學合理，舞臺機械構成復雜。設備的驅動方式、組合運動方式和精度的控制是”品字形”舞臺機械設備的關鍵技術。”品字形”舞臺分為臺下和臺上兩部分。臺下部分通常包括升降樂池、主升降臺、側車臺、后車載轉臺、側補償臺、側輔助臺、后補償臺。臺上部分包括防火幕、大幕機、假臺口裝置、電動吊桿、燈光吊桿、側燈光吊架、后舞臺吊桿、自由單點吊、固定單點吊機、側軌道行車等。其中，電動吊桿的定位精度通常在2mm左右，同步精度通常在3mm左右。

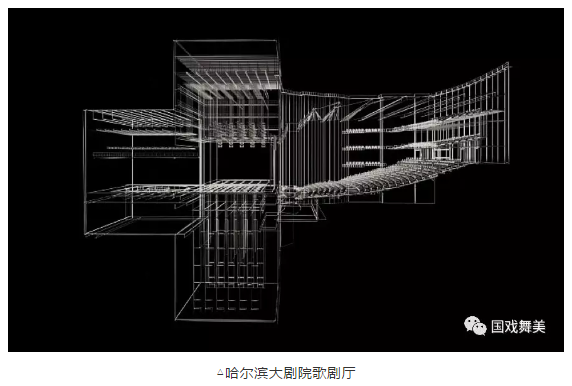

以2013年建成的哈爾濱大劇院為例，其擁有獨立升降的主升降臺，芭蕾舞臺板，樂池升降臺，側輔升降臺，側臺車臺，車載轉臺，防火幕，具備對開、升降二種開啟方式的大幕機，燈光吊架，電動吊桿，臺口外單點吊機及主舞臺自由單點機等機械設備。

舞臺機械在多功能廳的運用

多功能舞臺的變化主要體現在舞臺和座椅、空間尺度、使用功能和場景的不同組合上。因此，舞臺機械的運用要依據不同劇院的使用背景和市場定位，選用不同的解決方案。這實質上是對觀演模式多樣性的要求。

以杭州大劇院的多功能廳為例，杭州大劇院多功能廳的座椅全部藏在可旋轉式臺倉下。當需要某一塊空間變成觀眾席時，座椅從臺倉下翻轉出來，通過不同的空間布局形成五種變化模式：第一種是平面大廳式的，沒有座椅；第二種是終端式舞臺，圍繞著舞臺另一側布滿觀眾席；第三種是三面觀眾的舞臺；第四種是觀眾席被演區包圍的四面觀眾舞臺；第五種是形成T型舞臺的空間結構，可以說是非常靈活多變的。同時除了地面部分靈活多變的觀眾席座椅以外，為了適應多功能廳演區多變的演出環境，劇場頂部采用的是可移動的短桿，給予設計師創造空間使用的更多可能行。

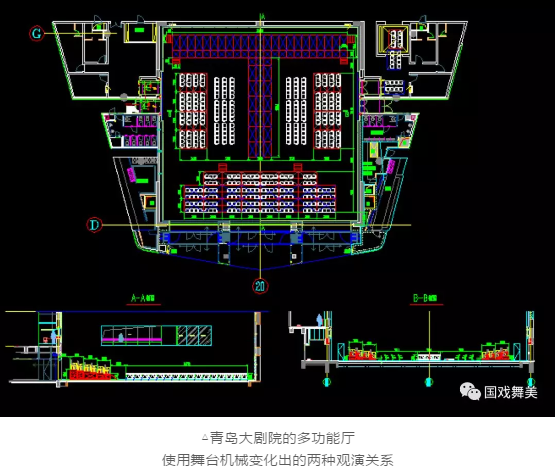

青島大劇院的多功能廳則采用了固定的升降臺，通過在升降臺上設置觀眾席的座椅數量來實現演區的變化。 除了劇場的多功能廳以外，各大電視臺的廣電中心有時存在需要考慮拍攝角度的問題，也會將舞臺區、觀眾區融合在一起，因此也呈現出各種各樣的多功能式舞臺空間。

舞臺機械在秀場中的應用

秀場通常指結合當?shù)氐穆糜钨Y源和民俗文化，創編固定劇目的演出。包括為其量身打造的，與之配套的建筑、舞臺設備、周邊設施等，具有很強的獨特性和創新性。

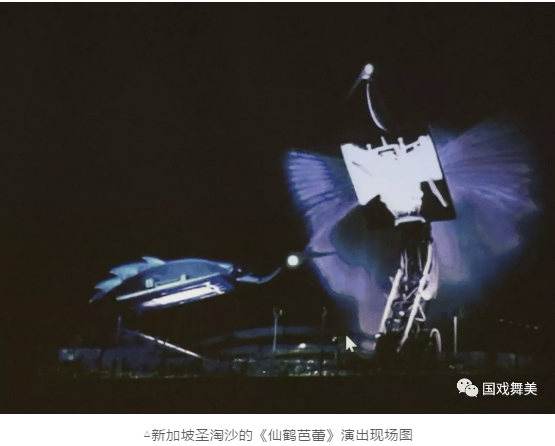

在新加坡圣淘沙的《仙鶴芭蕾》中，由機械裝置及l(fā)ed屏幕構成的巨大仙鶴在空中翩翩起舞，配合燈光、視頻、水效表現其談情說愛的浪漫場景。根據水壓的不同，水效產生的變化弧線象征性地表現出了仙鶴翅膀的擺動，同時又避免了機械式翅膀帶來的笨重感。

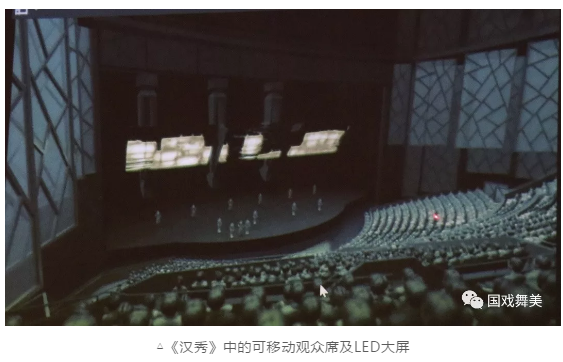

萬達集團制作的《漢秀》，由三塊液壓傳動控制的、可俯仰、旋轉的LED大屏配合可旋轉、升降觀眾席形成兩種不同觀演模式：一種是觀眾全正面面向舞臺，另一種是正面與側面的結合。

在新疆大劇院的《千回西域》中，大量空中威亞的運用，使演員可以到達表演區的任何地方；升降臺與水臺的使用，將真實的水效場景搬到劇場里面；為馬奔跑而研制的跑馬機，能將馬奔跑的絕對距離和相對速度限定在某一相對空間中；可以變化出不同圖案及文字的水幕造型機，則是一種既浪漫又富有功能性的舞臺機械裝置。

北京歡樂谷的《金面王朝》擁有兩個特殊的機械設備。一是”大洪水”，由一個水景升降臺升至舞臺臺面，利用水泵汲取位于臺面以下的儲水裝置制造極具真實感的洪水景觀。另一個是”大翻板”，它通過固定板面的中軸，實現上下翻轉，傾斜等變化，給演員表演提供了更多維度的調度空間。

秀場中的特種舞臺機械設備

一、波動飛毯
傳統式飛毯，依靠其上部的天車來回跑動實現軌道式運動，而溫慶林老師所在的設計團隊研發了可以擺動并具備調速功能的“波動飛毯”，使其在帶動演員進行表演的過程中更具真實性與趣味性。

二、淺基坑設備

云南保山的淺基坑設備是一種無導向、淺基坑的大型戶外升降巨型投影框架系統。在不使用的情況下，可旋轉的蓋子可以對設備形成一種實體的保護作用。當設備啟用時，旋轉式的蓋子轉動開，其內部帶有剪刀撐的支架結構向上撐開，構成高達20米的戶外投影框架系統?？蚣艹叽绺?0米、寬10米，升降速度：10m/min，20米框架其基坑深度僅3.6米。

淺基坑設備同樣也運用在2008年的北京奧運會中。北京奧運會使用的九環球是淺基坑、大行程的典型案例。整個九環球直徑達18米，表演最大高度24米，基坑深度6.3米。因此。采用固定的球體是不現實的。溫慶林老師所在團隊設計的九環球由九個平面組成，環與環之間依靠一種高強度高韌度的碳纖維繩連接在一起。一方面這個繩子要承受其自身重量，另一方面它需要承受在球面上跑跳的人對它的一個作用力。這就相當于一個紙燈籠，依靠折疊和展開在40秒的行程時間內實現淺基坑、大行程的變化。另一個淺基坑項目則是在上海世博會。上海世博會閉幕式也運用到了球體結構，與北京奧運會通過折疊與展開的打開方式有所不同。上海世博會主要是通過五個高度不超過2.3米的花瓣狀弧形結構旋轉拼接至直徑為5.8米的球體。

三、動態雕塑

動態雕塑的特點是相對行程比較大，吊重輕、速度快、調速范圍大、動態響應迅速、定位精度高、同時運行數量多、設備噪音低、可靠性高。整體動作時變化豐富、藝術表現力強。根據市場需要，溫慶林老師所在的公司開發了兩種不同類型的動態雕塑。一種是高速類的，采用伺服電機配以可編程邏輯控制器（PLC）控制，另一種則是低速類，采用步進電機配以DMX控制器。動態雕塑吊掛道具靈活，可以是LED發光球也可以是各種導演需要的發光載體。發光球是通過公司自主研發的具有高強度和韌性的特殊電纜進行供電，同時電纜也作為設備吊掛升降鋼絲繩用。高速類產品動作控制與燈光控制分別使用專用的控制臺控制，低速類產品的動作控制則可與燈光控制一起實現一體化控制。動態雕塑的難點在于其算法的計算及加速度的設計上，通常加速度越大的動態雕塑反應更加迅速，整體效果更加整齊劃一。

四、高速吸幕

高速吸幕應用高速卷揚技術、織物技術、空氣動力學、變頻控制技術等技術，使薄紗在短時間內被高速收納。吸幕整體布局靈活，可直線布置、圓弧布置，單片、雙片、多片（條）布置，呈現令人嘆為觀止的演出效果。

五、軌道飛行器

軌道飛行器又名高速軌道飛行器、高速天車、威亞（裝置、設備）、飛行裝置、二維飛行器。通常由軌道系統及天車組成，軌道系統一般包括軌道固定裝置、組合型雙集電器、滑觸線（或拖鏈）；天車一般包括行走單制動伺服電機及減速機、行走輪及配套組件、升降雙制動伺服電機及減速機、增量編碼器、絕對值編碼器、升降卷揚機及各種機加件、行程檢測裝置、開關、鋼絲繩、鋼絲繩索具等；高配版飛行器增加急啟和高速急停穩定防晃系統。根據吊掛功能不同，在項目中可以稱作如：飛人裝置、飛毯、飛機、直升機、塔等。軌道飛行器多用于演藝類秀場項目。區別于無軌二維或三維飛行器，軌道飛行器一般采用單軌或雙軌；驅動方式則有單驅、雙驅和四驅。

六、洪水、洪水車臺、水中升降臺

洪水車臺是指組合利用水系統、車臺、車臺翻板、水中升降臺、舞臺機械與水效控制系統等裝置，結合舞臺燈光和舞臺音響，營造令人震撼舞臺效果的舞臺機械裝置。工程案例包括宋城寧鄉炭河千古情大劇院、宋城麗江千古情大劇院、宋城麗江千古情小劇院、天津津灣劇場等。

七、紗舞

紗舞裝置是應用空氣動力學、DMX控制、鋁合金焊接等技術，使薄紗可根據設置好的程序在舞臺上美妙飛舞。

八、水中投影板

為保護戶外景觀的完整性及設備的安全性，通常在不需要戶外投影板時，將其藏置與水面之下。典型的案例有廣東佛山丹灶水秀的水中投影翻版。

九、地震臺

地震臺是指為在劇院、秀場內模擬地震效果，讓觀眾身臨其境地體驗地震的舞臺機械裝置。北特圣迪在宋城九寨溝千古情大劇院X地震觀眾席的基礎上研發成功了第二代功能更豐富的地震觀眾席，包括垂直震動，左右、前后傾斜，前后滑移及各動作的組合變化。

十、開合屋頂

開合屋頂是通過機械裝置的運用使建筑結構的外型能夠開啟和閉合，在同一空間提供給觀眾不同的空間視野，豐富演出形式的同時又極具功能性。位于張家界的云頂酒吧采用的開合屋頂圓形直徑45米，均分成10個花瓣打開，開合角度為50，打開時間為4min。夜晚配合投影，在疏散場內空間的同時，營造出星羅棋布的夢幻感。
