從晶瑩剔透的“冰雪五環”到浪漫唯美的雪花火炬臺，從奪目多變的冰瀑到創意無限的點火儀式……北京冬奧會開幕式通過科技賦能藝術，實現了理念創新與科技力量的完美融合，為全世界觀眾獻上了一場簡約、浪漫、唯美、空靈的視聽盛宴，再次驚艷全球。

       舞臺系統作為將藝術創意化為現實的重要載體，其表現也成為決定此次開幕式成功與否的關鍵一環。這樣一來，冬奧開幕式既是檢驗我國舞臺機械行業發展水平和自主創新能力的重要時刻，也成為最新舞臺科技的展示臺和企業比拼實力的競技場。

       北特圣迪作為此次北京冬奧會冬殘奧會四場儀式中承接舞臺機械項目最多的企業，在中國航天科技集團公司中國運載火箭技術研究院牽頭抓總下，包攬了地面舞臺系統、空中設施設備工程、冰瀑大型表演裝置、主火炬姿態調整執行機構、場外火炬雙轉臺等工程項目及核心設施設備，憑借強大的技術實力成為這場競技中的最大贏家，用智慧和實力為這場國之盛典貢獻了力量。

       接下來，北特圣迪將推出系列文章，對精彩亮相于開幕式上的“北特智造”進行一一解密。

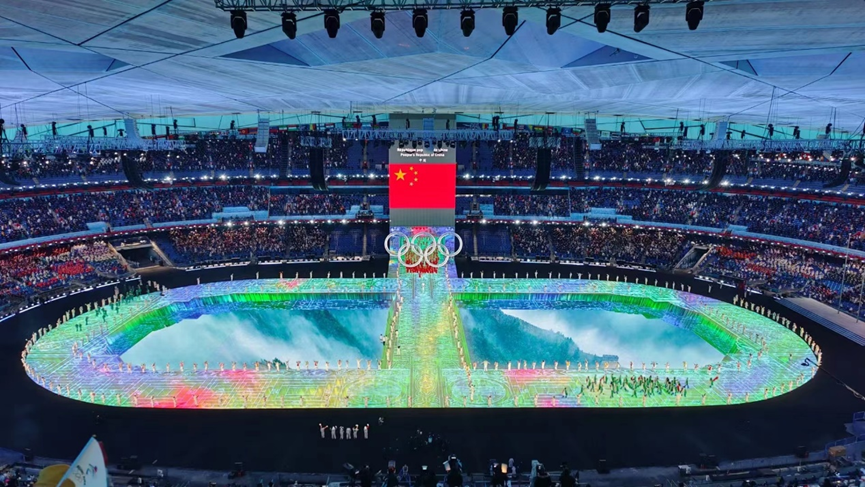

       今天，我們走進“鳥巢”，來看看開幕式直播的主角：上空威亞。

        上空威亞項目是2022年冬奧會及冬殘奧會開閉幕演出的重要組成部分，主要功能是根據導演組創意要求，配合在體育場內吊掛道具，使道具沿特定曲線在規定時間內完成升降與水平運動，與演出的其他部分共同呈現演出創意的特殊效果。

      本項目主要工作內容包括：拆除2008年奧運會遺留的、已報廢的威亞設施設備，依據冬奧會開閉幕式演出需求新建一套威亞系統。

      新建威亞系統由頂部支撐系統、空中承載鋼索、空中威亞裝置、控制系統、電氣系統等組成，布置于鳥巢頂部，根據導演創意需求，南北布置3組10根固定索，8根直徑28mm承載鋼索、2根直徑18mm電纜鋼索，跨度約200m，主要用于懸吊帶姿態調整執行機構（4.4 t）的主火炬（2.2t）、五環（3.2t）、大滑板。主要設計指標參數如下：

總吊重：10400kg;

最大單吊點載荷：1600kg;

吊高(帶載荷)：>45m；

WH升降速度：0.95m/s；

核心裝置水平速度：1.7m/s;

核心裝置升降速度：0.8m/s

滑板升降、水平速度：2m/s;

負載供電方式：核心裝置上部供電

項目重點、難點

       大跨度大負載條件下高可靠性結構設計

       空中威亞沿南北向布置，固定索跨度200m，按照導演創意需求，總吊重約10.4t，單個載荷重量約6.4t（實際6.6t），為不影響演出效果，所有載荷吊掛后威亞最低點高于45m，無論從載荷重量還是吊高都遠超2008年北京奧運會，給高可靠性結構設計帶來了很大的挑戰。

       空中大負載條件下姿態精確控制

       本次威亞除單個負載重量大大增加外，在帶執行機構的主火炬在水平運行中，威亞上的運行小車是在一個有坡度的鋼索運行，并且小車在受力復雜的超靜定的四索上同步運行，又要保證裝置的升降、翻轉、旋轉等復雜的姿態控制需求，設計了控制系統的實時監測和調整功能，利用一套多元同步、實時參數調整系統消除了四根主索變形影響。

       限位條件下負載精確懸吊及回收控制

       本次威亞吊掛的五環載荷，是從冰立方裝置中升起，同時還需要精確回收。五環載荷完全置于冰立方裝置之中，四周間隙很小，不同于懸吊自由載荷，允許一定的控制誤差，本次懸吊五環載荷，一旦控制精度不夠，載荷將撞擊地面裝置，帶來破壞性的后果。因此，需要控制系統有很高的控制精度，同時冰立方裝置與威亞裝置相互給控制信號，實現設備間互鎖功能。

       限位條件下負載同步控制

       本次威亞吊掛的五環載荷、主火炬載荷，是從地面裝置中同步升起、收回，同步精度要求高，需要控制系統有很高的控制精度。

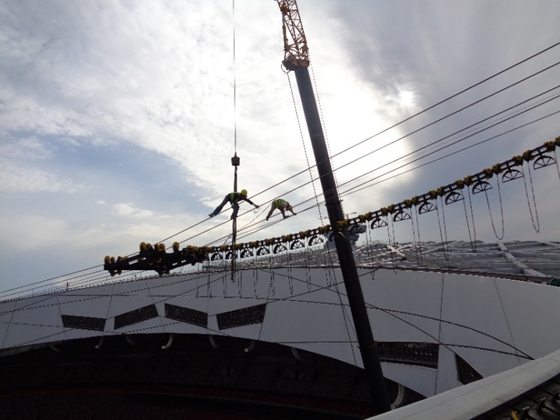

       限位條件下高空施工

       本次威亞吊掛載荷重、鋼索重量大，在限制條件下，需要人工拉鋼絲，吊具小車安裝在鋼索上，需要爬鋼索安裝調試，屬于高空作業，危險性較大。

功能說明

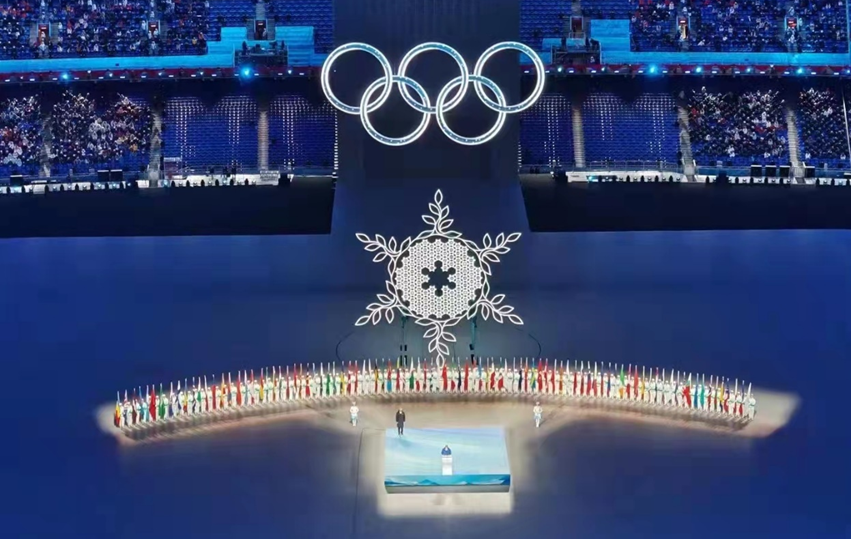

       第1道主索的威亞目的用于起吊基坑內升起的五環道具

       主要由兩根直徑28mm的主索系統、固定在主索上的固定威亞小車、中間平衡水平和固定升降索的固定結構、在南北各布置的一臺升降卷?yè)P(yáng)機和一臺水平卷?yè)P(yáng)機、固定在鳥巢上層鋼結構下表面的旋轉滑輪組、立柱上的主滑輪組等部分組成。這樣的布置結構，解決了升降索與水平索在空中交叉，確保五環兩吊點始終保持在一條線上，避免空中鋼索的交叉引起的絞繩，影響設備的安全性和可靠性，保證五環的升降一直在一個平面內。

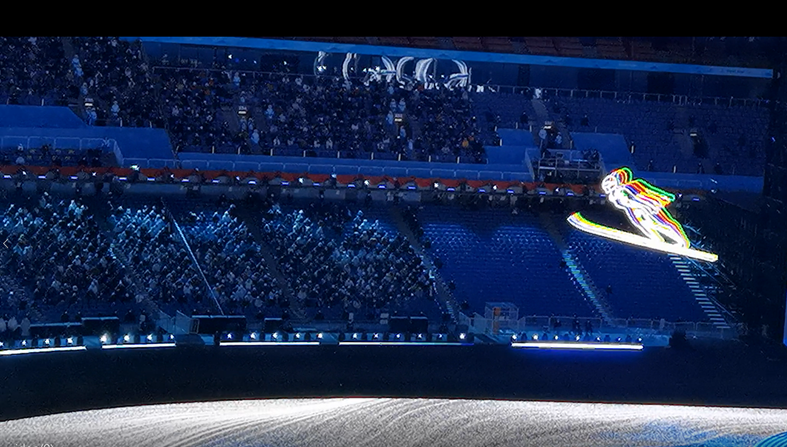

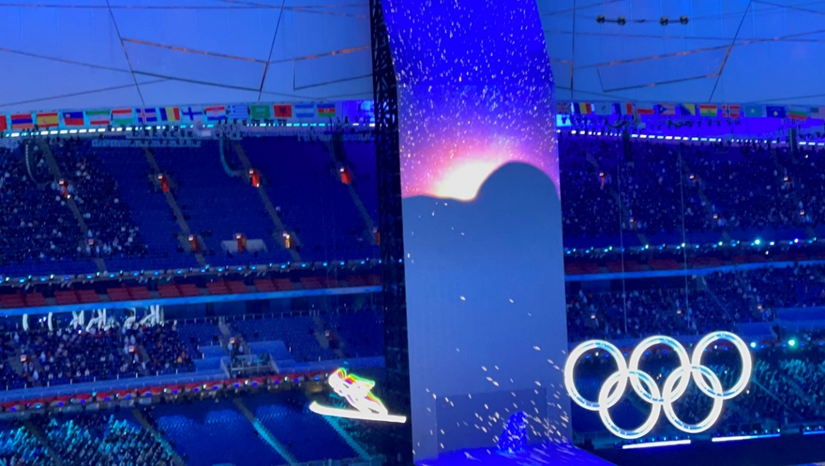

       第2道主索的威亞目的用于大滑板展示，從南北一側升起再往中間移動，詳細運行過程見前面相關內容。主要由2根直徑28mm的主索系統、威亞小車、南面4臺升降卷?yè)P(yáng)機、北面4升降卷?yè)P(yáng)機、固定在鳥巢上層鋼結構下表面的旋轉滑輪組、立柱上的主滑輪組等組成。

       第3道主索的威亞目的用于主火炬展示，從南北一側升起再往中間移動，詳細運行過程見前面相關內容。主要由4根直徑28mm的主索系統、威亞小車、南面4臺升降卷?yè)P(yáng)機、北面4升降卷?yè)P(yáng)機、固定在鳥巢上層鋼結構下表面的旋轉滑輪組、立柱上的主滑輪組等組成。
